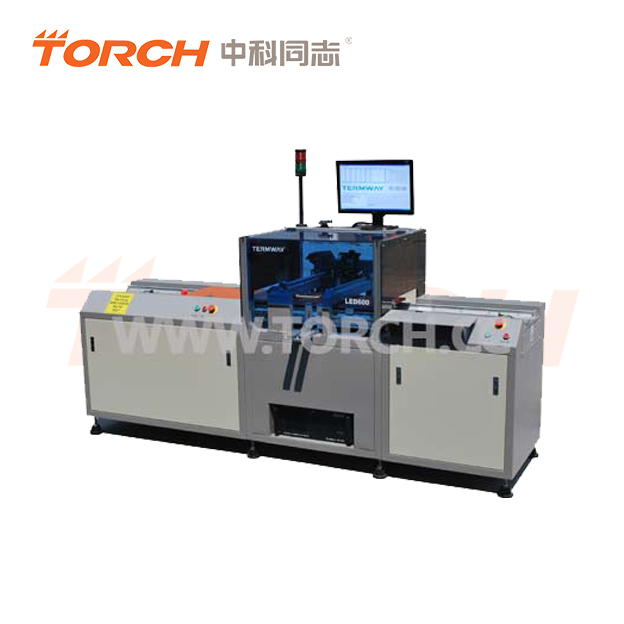

高速LED貼片機 LED600
| 型 號： | LED600 |
| 分 辨率： | （mm） |
| 加工定制： | 是 |
| 放大倍率： | |
| 操作方式： | |
| 測量精度： | μm |
| 外形尺寸(長*寬*高)： | mm |
訂購熱線：400-998-9522
詳細介紹
【商品名稱】：全自動LED貼片機LED600
【品 牌】：泰姆瑞
【商品規格】：LED600
【商品簡介】：
LED系列貼片機是一款專用的LED貼片機，用來實現大批量的LED電路板的組裝，具有速度快，精度高等特點。
【特點】：
1.電路板傳動采用精密步進電機帶動工業皮帶配合精密導軌實現，有效提高貼片精度和電路板傳動速度。
2.貼片頭傳動采用伺服電機配合高精密滾珠絲桿實現，完成LED的取料和放料動作。
3.配置2組貼片頭，相比1組提高生產效率60%以上。
4.可自動視覺編程，不用手動輸入元件坐標。編程簡單,方便入門者便捷實用。
5.配置不同的喂料器可以滿足不同的LED貼裝要求。
6.高性價比LED貼片機，適合大批量LED生產。
7.整機由工業計算機配合專用軟件控制，方便操作使用。
8.可以非常方便導入電路板CAD數據。
9.可以非常穩定并且方便的完成LED拼版的編程和貼裝。
10.可以在軟件中顯示拼板中所有坐標點，并對其中的坐標進行微調。來實現高精密的貼裝。
11.可以在軟件中設置各個拼板的間距，并根據間距顯示所有放料坐標，可以在拼板中選擇不貼的拼板。
12.如果電路板加工有質量問題，可以對放料位置進行整體偏移改進。
13.軟件可以實現雙貼片頭自動優化功能。
14.軟件中增加XYZ軸的移動時的限位檢測。
15.軟件中增加了6檔變速功能，可以根據移動距離查表得到理想速度，并進行速度設置，這樣可以提高機器長期使用的穩定性。
16.整機PCB平臺具備真空吸附功能。對大型PCB板定位會更加平整，有效提高貼片精度。同時可以完成軟燈條(FPC)的定位貼裝。（選配）
17.氣源需要外接氣源。
【標配】：
1、 工業計算機1套
2、 貼片頭2組
3、 吸嘴4個
4、喂料器底盤GFTA-T02 1組
【可選配件】：
1、8mm，12mm，16mm及24mm自動喂料器
2、吸嘴
3、喂料器底盤GFTA-T02
4、真空吸附平臺1組
【技術參數】：
注意：如果產品升級恕不另行通知，網站及資料會同步升級，并以實物為準！
【品 牌】：泰姆瑞
【商品規格】：LED600
【商品簡介】：
LED系列貼片機是一款專用的LED貼片機，用來實現大批量的LED電路板的組裝，具有速度快，精度高等特點。
【特點】：
1.電路板傳動采用精密步進電機帶動工業皮帶配合精密導軌實現，有效提高貼片精度和電路板傳動速度。
2.貼片頭傳動采用伺服電機配合高精密滾珠絲桿實現，完成LED的取料和放料動作。
3.配置2組貼片頭，相比1組提高生產效率60%以上。
4.可自動視覺編程，不用手動輸入元件坐標。編程簡單,方便入門者便捷實用。
5.配置不同的喂料器可以滿足不同的LED貼裝要求。
6.高性價比LED貼片機，適合大批量LED生產。
7.整機由工業計算機配合專用軟件控制，方便操作使用。
8.可以非常方便導入電路板CAD數據。
9.可以非常穩定并且方便的完成LED拼版的編程和貼裝。
10.可以在軟件中顯示拼板中所有坐標點，并對其中的坐標進行微調。來實現高精密的貼裝。
11.可以在軟件中設置各個拼板的間距，并根據間距顯示所有放料坐標，可以在拼板中選擇不貼的拼板。
12.如果電路板加工有質量問題，可以對放料位置進行整體偏移改進。
13.軟件可以實現雙貼片頭自動優化功能。
14.軟件中增加XYZ軸的移動時的限位檢測。
15.軟件中增加了6檔變速功能，可以根據移動距離查表得到理想速度，并進行速度設置，這樣可以提高機器長期使用的穩定性。
16.整機PCB平臺具備真空吸附功能。對大型PCB板定位會更加平整，有效提高貼片精度。同時可以完成軟燈條(FPC)的定位貼裝。（選配）
17.氣源需要外接氣源。
【標配】：
1、 工業計算機1套
2、 貼片頭2組
3、 吸嘴4個
4、喂料器底盤GFTA-T02 1組
【可選配件】：
1、8mm，12mm，16mm及24mm自動喂料器
2、吸嘴
3、喂料器底盤GFTA-T02
4、真空吸附平臺1組
【技術參數】：
|
|
LED600 |
|
最大電路板面積 |
1200×350mm |
|
最大移動范圍 |
X軸1500mm，Y軸360mm |
|
Z軸最大移動范圍 |
10mm |
|
典型貼片速度 |
6000-6500cph |
|
理論最大貼片速度 |
8000cph |
|
貼片精度 |
±0.1mm |
|
定位方式 |
機械定位 |
|
可以貼裝元器件 |
0402以上阻容件及各種LED芯片,同時滿足SOP SOT芯片的貼裝 |
|
編程方式 |
自動數據導入/視頻學習/鍵盤輸入 |
|
帶式喂料器 |
8mm，12mm，16mm和24mm |
|
喂料器數量 |
可以放置2個GF系列喂料器，（可選配最多4個GF系列喂料器） |
|
操作系統 |
WINDOWS XP |
|
壓縮空氣 |
氣源需要外接氣源 |
|
電源 |
220V,50Hz，3Kw |
|
重量 |
420Kg |
|
外形體積 |
2600×680×1500mm |
